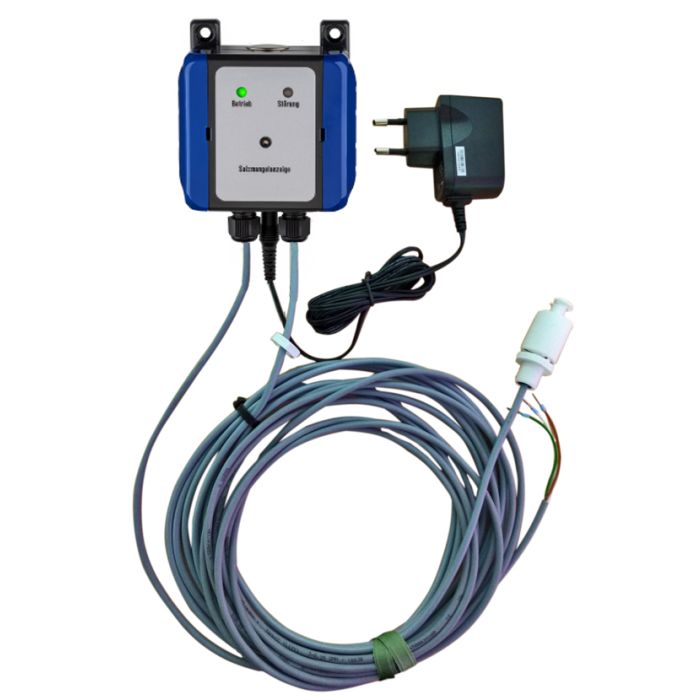

Salzmangelanzeige für Enthärtungsanlagen
Mit einer Salzmangelanzeige für Enthärtungsanlagen sichern Sie den ordnungsgerechten Betrieb Ihrer Anlage. Denn ohne Regeneration des Harzes durch die Solelösung kann die Enthärtungsanlage kein Wasser enthärten. Steht keine Salzlösung zur Verfügung, ist in Kürze das Enthärterharz komplett "überfahren" und damit dauerhaft nicht mehr einsatzfähig.
Darüber hinaus muss die Salzkonzentration in richtiger Dichte für die Regeneration Ihrer Enthärtungsanlage vorliegen. Auch in diesem Punkt unterstützt Sie die Salzmangelanzeige für die Enthärtungsanlagen. Ein Alarm ertönt und informiert Sie, wenn ein Salz- oder Wassermangel vorliegt.
Die Salzmangelanzeige für Enthärtungsanlagen ist für den sicheren Betriebsablauf in der Industrie sehr empfehlenswert. Aber auch im privaten Bereich ist der Einsatz sinnvoll.
Funktion der Salzmangelanzeige für Enthärtungsanlagen
Im Normalzustand (gesättigte Salzlösung ist im Salzbehälter) leuchtet die grüne LED, das Relais ist angesteuert, der Signalgeber ist nicht in Betrieb.
Der Schwimmerschalter ist auf eine Dichte der Lösung >1180 kg / m³ ausgelegt.
Beim Absaugen der Salzlösung wird die rote LED (Störung) angesteuert, die grüne LED (Betrieb) erlischt.
Der Relaisausgang bleibt zunächst auf „Gut-Position“, der Alarmton wird noch nicht ausgelöst. Nach ca. 2 Std. im Störungszustand (d.h., keine Sole mit entsprechender Dichte vorhanden (Wasser- und/oder Salzmangel)) ertönt das Alarmsignal und das Störmelderelais fällt ab.
Mit der Reset-Taste kann beides für weitere 2 Stunden quittiert werden.Die rote LED leuchtet jedoch weiter.
Durch Betätigen des Tasters an der Gehäuse-Oberseite wird für weitere 2 Stunden das Relais wieder angesteuert, der Signalgeber wird abgeschaltet. Die rote LED leuchtet.
Der Schwimmerschalter muss in einem Schutzrohr o.ä. im Solebehälter fachgerecht montiert werden.
Technische Daten der Salzmangelanzeige für Enthärtungsanlage
|
| Schaltbereich |
Dichte der Sole > 1180 kg / m3 |
| Relaisausgang |
Wechsler, fail safe mode |
| Schutzart |
IP 65 |
| Spannungsversorgung |
5 V DC, < 80 mA, Welligkeit < 150 mV |
| Anzeige |
LED grün (Betrieb) = Dichte Solzlösung > 1180 kg / m3 LED rot (Störung) + Signalgeber = Sensor nicht angeschlossen, Solebehälter leer oder Dichte Sole zu gering |
| Alarm-Reset |
Taster auf Oberseite Gehäuse, stoppt Signalgeber und Relais für ca. 2 Stunden / Rote LED (Störung) leuchtet im Fehlerfall (Salzmangel) weiter |
Elektrischer Anschluss
|
| Spannungsversorgung |
DC-Steckverbinder, +- Pol innen, 5V DC, über Steckernetzteil ca. 1,5 m Kabel |
| Rechts |
Anschluss Schwimmerschalter, Kabellänge: ca. 3 m |
| Links |
Relaisausgang potentialfrei, max. 2 A / 30 V DC, Kabellänge ca. 3 m Relaiswurzel = rot, Öffner (Schlechtzustand) = schwarz Schließer =Gutzustand) = braun |
| Befestigung |
Mitgelieferte Wandlaschen |
