Beschreibung

Enteisenung · Entmanganung · Entschwefelung

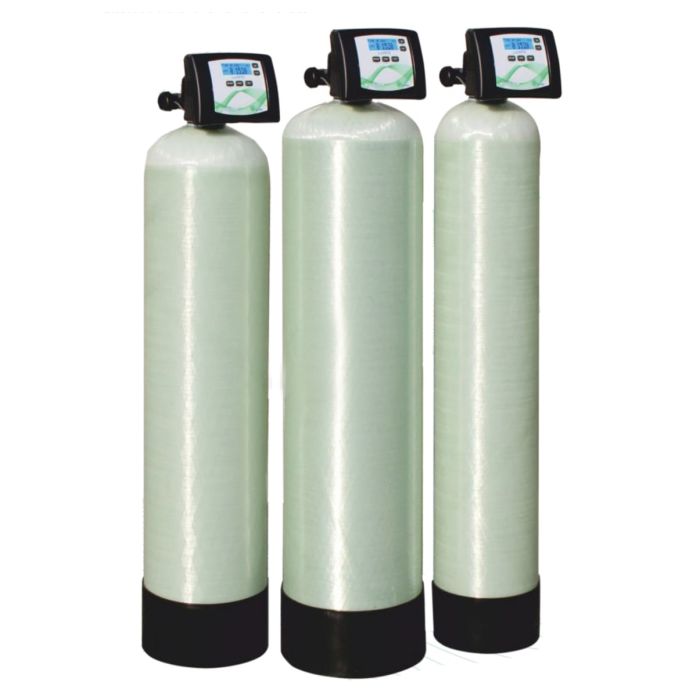

Enteisenungsanlage für Brunnenwasser – KadoFilt OXYLINE PLUS

Braunes Wasser, Rostflecken an Waschbecken und Wäsche, schwarze Beläge oder ein Geruch nach faulen Eiern: Dann stecken zu viel Eisen, Mangan oder Schwefelwasserstoff in Ihrem Brunnenwasser. Die KadoFilt OXYLINE PLUS entfernt genau diese Stoffe aus Brunnen- und Eigenwasser – ganz ohne Chemikalien. Sie gehört zu den modernsten Eisenentfernungs- und Entmanganungssystemen, die auf dem Markt sind.

Im Inneren arbeitet Katalox Light – ein in Deutschland hergestelltes Filtermaterial aus Zeolith mit Mangandioxid-Beschichtung. Es reduziert Eisen (gelöst und ungelöst), Mangan und Schwefelwasserstoff in einem Bereich von pH 5,8 bis 10 und hält zusätzlich Trübstoffe bis unter 3 µm zurück.

Das große Plus

Läuft schon mit kleiner Pumpenleistung

Viele Enteisenungsanlagen scheitern nicht am Wasser, sondern an der Brunnenpumpe: Sie schafft die geforderte Rückspülmenge nicht. Die OXYLINE PLUS ist hier genügsam – und das hat einen handfesten Grund. Ihr Filtermaterial Katalox Light wiegt nur etwa halb so viel wie klassischer Braunstein und lässt sich deshalb schon mit 25 bis 30 m/h Rückspülgeschwindigkeit aufwirbeln statt mit 60 bis 75 m/h. Dazu kommt: Weil sich die Anlage den nötigen Sauerstoff während der Regeneration selbst aus der Luft holt, braucht sie keine zusätzliche Wasserbelüftung.

ab 1,2 m³/h

Rückspüldurchfluss beim Typ PLUS 28 – rund 20 Liter pro Minute am Filtereingang.

max. 3,2 m³/h

Selbst der größte Typ PLUS 113 verlangt Ihrer Pumpe nicht mehr als rund 53 l/min ab.

0 Zusatzpumpen

Keine Belüftungspumpe, kein Kompressor, keine Dosierung – die Luft zieht das Steuerventil selbst an.

In der Praxis heißt das: Ihre vorhandene Brunnenpumpe reicht oft bereits aus. Ein Pumpentausch allein wegen der Rückspülung entfällt in vielen Fällen.

Ihre Vorteile mit der KadoFilt OXYLINE PLUS

Ohne Chemikalien

Im Regenerationsmodus saugt das Gerät Luft an und bildet ein Luftkissen im Behälter. Diese Belüftung bewirkt die Reduktion von Eisen, Mangan und Schwefelwasserstoff – ohne jeden chemischen Zusatz.

Luftaustausch zwischen den Regenerationen

Die Anlage lässt Luft ab und zieht neue an, beispielsweise mitten im Regenerationszyklus. So deckt sie auch einen erhöhten Sauerstoffbedarf bei viel Eisen oder hohem Schwefelwasserstoffgehalt.

Für Membran- und Fließwasserpumpen

Beide Pumpentypen arbeiten effizient mit der Anlage – auch dort, wo das Wasser nicht mit Luft in Kontakt kommt, wie bei Membranwasserpumpen.

Niedrige Betriebskosten

Keine Chemikalien im Filtrationsprozess, keine zusätzliche Wasserbelüftung. Laufender Verbrauch ist im Wesentlichen das Rückspülwasser.

Volumengesteuert mit LCD-Display

Der elektronische Steuerkopf passt die Filtration per Zeit-Volumen-Steuerung präzise an Ihren Wasserverbrauch an. Ablesen und Einstellen über einen hintergrundbeleuchteten LCD-Screen.

Filterbett höchster Qualität

Katalox Light aus deutscher Herstellung: nach NSF/ANSI 61 für Trinkwasser zertifiziert, filtert bis unter 3 µm und ist erst nach sieben bis zehn Jahren zu wechseln.

So funktioniert die Enteisenung & Entmanganung

Bei der KadoFilt OXYLINE PLUS müssen keine Chemikalien verwendet werden. Im Regenerationsmodus saugt das Gerät die Luft an und bildet einen Luftsack in der Flasche. Die Belüftung bewirkt dann eine ausgezeichnete Reduktion von Eisen, Mangan und Schwefelwasserstoff. Dieser Ablauf macht die zusätzliche Belüftung mit Wasser überflüssig.

Zwischen den Rückspülungen ermöglicht die Anlage einen Luftaustausch – Luftaustritt und Ansaugen neuer Luft –, beispielsweise in der Mitte des Regenerationszyklus bei erhöhtem Sauerstoffbedarf, etwa zur Eisenoxidation oder bei Wasser mit hohem Schwefelwasserstoffgehalt.

Weil bei der Filtration keine Chemikalien zum Einsatz kommen, kann die Anlage auch im Verbund mit einer Biokläranlage betrieben werden.

Welche OXYLINE PLUS passt zu Ihrem Brunnen?

Die richtige Baugröße hängt von drei Faktoren ab. Im Zweifel legen wir die Anlage anhand Ihrer Wasseranalyse für Sie aus:

1. Ihre Wasserwerte

Eisen bis 70 mg/l, Mangan bis 35 mg/l und Schwefelwasserstoff bis 12 mg/l – jeweils einzeln betrachtet und bezogen auf den Durchsatz je Regeneration.

2. Ihr Wasserverbrauch

Der nominale Nenndurchfluss reicht von 1,1 m³/h (PLUS 28) bis 2,5 m³/h (PLUS 113). Je Regeneration sind 1.200 bis 4.800 Liter Durchsatz vorgesehen.

3. Rückspül-Pumpenleistung

Ihre Brunnenpumpe muss je nach Typ 1,2 bis 3,2 m³/h am Filtereingang liefern. Auch das prüfen wir für Sie mit.

Pumpenbedarf im Überblick	PLUS 28	PLUS 42	PLUS 56	PLUS 84	PLUS 113
Nominaler Nenndurchfluss	1,1 m³/h	1,4 m³/h	1,6 m³/h	1,9 m³/h	2,5 m³/h
Erforderlicher Rückspüldurchfluss am Filtereingang*	1,2 m³/h	1,8 m³/h	2,1 m³/h	2,5 m³/h	3,2 m³/h
entspricht rund	20 l/min	30 l/min	35 l/min	42 l/min	53 l/min
Spülwasser je Regeneration (ca. 20 Min.)	ca. 400 l	ca. 600 l	ca. 700 l	ca. 833 l	ca. 1.067 l

Zum Nachlesen

Technik im Detail — das Whitepaper zur OXYLINE PLUS

Verfahren, Filtermaterial, Auslegung nach Wasseranalyse, Pumpenhydraulik und neun konkrete Anwendungsfälle — ausführlich erklärt für alle, die es genau wissen wollen.

Enteisenung ohne Chemie · Katalox Light · Rückspülleistung richtig rechnen · Vor- und Nachstufen · Frost und Winterpause

Whitepaper online lesen Als PDF herunterladen

Filteranlage zur Entfernung von Eisen, Mangan und Schwefelwasserstoff

Lieferung, Befüllung und Anschluss

Anschluss und Aufstellung

Wasseranschlüsse 1 Zoll AG, Stromanschluss 230/50/24 V. Ein 360°-abgewinkelter Anschluss ist optional erhältlich und erlaubt eine flexible Einbindung in bestehende Wasserversorgungssysteme; ein Bypassventil ist ebenfalls optional.

Frostfrei aufstellen

Die Anlage arbeitet bei 4 bis 43 °C Wassertemperatur und muss frostsicher stehen. Gefrierendes Wasser im Drucktank, im Steuerkopf oder in den Schläuchen führt zu Schäden. Ein ungeheizter Keller ist in der Regel unkritisch, ein Gartenschacht oder eine unbeheizte Garage nicht.

Winterpause und Wiederinbetriebnahme

Bei saisonaler Nutzung kann die Anlage außer Betrieb genommen werden. Wichtig: Der Tank läuft nicht von selbst leer – das Wasser muss abgesaugt werden. Vor der Wiederinbetriebnahme wird die Anlage desinfiziert und gründlich gespült.

Hinweis zum Anschluss

Das Anschluss-Set ist nicht im Lieferumfang enthalten und kann zusätzlich erworben werden. Wir empfehlen das passende Anschluss-Set mit Montageblock für Filter- und Enthärtungsanlagen 1" mit zwei edelstahlummantelten Anschlussschläuchen DN 25 und einem Montageblock mit Bypass und Probeentnahmehahn.

Ein externer Montageblock ist wichtig, wenn die Anlage einmal umgangen werden muss: Über den Bypass bleibt die Wasserversorgung zum Beispiel bei Wartungsarbeiten auch ohne Anlage erhalten.

Für die vollständige Aufbereitung Ihres Brunnenwassers

Die Filteranlage ist der Kern, aber selten die ganze Lösung. Bei Brunnen- und Eigenwasser gehören in der Regel eine Stufe davor und eine dahinter dazu:

Davor

Vorfilter für Trübstoffe

Führt Ihr Brunnen Sand oder Schwebstoffe, gehört ein Vorfilter davor. Er schützt vor allem die Steuereinheit – Sandkörner in den Ventildichtungen sind eine der häufigsten Störungsursachen.

Davor

Rückspülfilter mit Druckminderer

Der RDX 1 Zoll mit Rückspülautomatik hält Partikel zurück und begrenzt den Eingangsdruck. Das Manometer zeigt Druckverluste an – der einfachste Frühwarner für einen zusetzenden Filter.

Dahinter

UV-Desinfektion

Brunnenwasser wird nicht zentral desinfiziert. Die Filteranlage entfernt Eisen und Mangan, aber keine Keime. Eine nachgeschaltete UV-Anlage schließt diese Lücke ohne Zusatzstoffe – bei Brunnenwasser empfehlen wir sie grundsätzlich.

Im Betrieb

Regelmäßige Desinfektion

In jedem wasserführenden Behälter können sich Biofilme bilden. Eine turnusmäßige Desinfektion mit DesyTab F hält sie klein – zwingend nach längerem Stillstand und vor jeder Wiederinbetriebnahme.

grafik-vorteile-oxyline-series

Technische Daten – Typen PLUS 28 bis PLUS 56

OXYLINE PLUS-Serie	PLUS 28	PLUS 42	PLUS 56
Filtermaterial	Katalox Light	Katalox Light	Katalox Light
Rohwasserfließdruck min. / max.	2,5 bar / 8,6 bar	2,5 bar / 8,6 bar	2,5 bar / 8,6 bar
Wassertemperatur min. / max.	4 °C - 43 °C	4 °C - 43 °C	4 °C - 43 °C
Stromanschluss	230/50/24V V/Hz	230/50/24V V/Hz	230/50/24V V/Hz
Wasseranschlüsse	1 Zoll / AG	1 Zoll / AG	1 Zoll / AG
Typ Steuerventil	volumengesteuert	volumengesteuert	volumengesteuert
Bypassventil	optional	optional	optional
Arbeitsparameter pH-Wert zur Entfernung Eisen / Mangan / Schwefelwasserstoff	5,8 - 10 pH	5,8 - 10 pH	5,8 - 10 pH
Max. Rohwasserkonzentration Eisen**	bis zu 70 mg/l	bis zu 70 mg/l	bis zu 70 mg/l
Max. Rohwasserkonzentration Mangan**	bis zu 35 mg/l	bis zu 35 mg/l	bis zu 35 mg/l
Max. Rohwasserkonzentration Schwefelwasserstoff**	bis zu 12 mg/l	bis zu 12 mg/l	bis zu 12 mg/l
Durchsatz je Regeneration (Auslegungsbasis)	1.200 l	1.800 l	2.400 l
Leistung
Volumen Filtermaterial	28,3 Liter	42,45 Liter	56,6 Liter
Nenndurchfluss max.	1,8 m³/h	2,1 m³/h	2,3 m³/h
Nominaler Nenndurchfluss	1,1 m³/h	1,4 m³/h	1,6 m³/h
Erforderlicher Rückspüldurchfluss am Filtereingang*	1,2 m³/h	1,8 m³/h	2,1 m³/h
Abmessungen und Gewicht
Breite	255 mm	310 mm	335 mm
Höhe	1580 mm	1520 mm	1900 mm
Tiefe	285 mm	325 mm	335 mm
Tiefe inklusive Bypass	365 mm	365 mm	365 mm
Höhe Anschlüsse	1440 mm	1395 mm	1440 mm
Höhe Anschlüsse inkl. Bypass	1440 mm	1395 mm	1440 mm
Abmessungen Drucktank	10 x 54 Zoll	12 x 52 Zoll	13 x 54 Zoll

Technische Daten – Typen PLUS 84 und PLUS 113

OXYLINE PLUS-Serie	PLUS 84	PLUS 113
Filtermaterial	Katalox Light	Katalox Light
Rohwasserfließdruck min. / max.	2,5 bar / 8,6 bar	2,5 bar / 8,6 bar
Wassertemperatur min. / max.	4 °C - 43 °C	4 °C - 43 °C
Stromanschluss	230/50/24V V/Hz	230/50/24V V/Hz
Wasseranschlüsse	1 Zoll / AG	1 Zoll / AG
Typ Steuerventil	volumengesteuert	volumengesteuert
Bypassventil	optional	optional
Arbeitsparameter pH-Wert zur Entfernung Eisen / Mangan / Schwefelwasserstoff	5,8 - 10 pH	5,8 - 10 pH
Max. Rohwasserkonzentration Eisen**	bis zu 70 mg/l	bis zu 70 mg/l
Max. Rohwasserkonzentration Mangan**	bis zu 35 mg/l	bis zu 35 mg/l
Max. Rohwasserkonzentration Schwefelwasserstoff**	bis zu 12 mg/l	bis zu 12 mg/l
Durchsatz je Regeneration (Auslegungsbasis)	3.600 l	4.800 l
Leistung
Volumen Filtermaterial	84,5 Liter	113 Liter
Nenndurchfluss max.	3,0 m³/h	3,5 m³/h
Nominaler Nenndurchfluss	1,9 m³/h	2,5 m³/h
Erforderlicher Rückspüldurchfluss am Filtereingang*	2,5 m³/h	3,2 m³/h
Abmessungen und Gewicht
Breite	340 mm	400 mm
Höhe	1900 mm	2110 mm
Tiefe	330 mm	365 mm
Tiefe inklusive Bypass	425 mm	465 mm
Höhe Anschlüsse	1745 mm	1945 mm
Höhe Anschlüsse inkl. Bypass	1745 mm	1945 mm
Abmessungen Drucktank	14 x 65 Zoll	16 x 65 Zoll

* Der angegebene Rückspüldurchfluss muss am Filtereingang während der Rückspülung anliegen.
Druckverluste durch Brunnen, Pumpe, Rohrleitungen, Armaturen, Steuerkopf und Höhenunterschiede sind kundenseitig zu berücksichtigen. Bei unzureichender Rückspülung kann es zur Freisetzung von zuvor abgeschiedenen Eisen- und Manganverbindungen im Betriebswasser kommen.

** Auslegungswerte, bezogen auf den in der Tabelle angegebenen Durchsatz je Regeneration. Die Angaben gelten je Parameter einzeln: Treten Eisen, Mangan und Schwefelwasserstoff gemeinsam auf, teilen sie sich die Kapazität des Filterbetts, und die zulässigen Einzelwerte verringern sich entsprechend. Bei höherem Wasserverbrauch ist häufiger zu regenerieren oder eine größere Baugröße zu wählen. Voraussetzung für den chemikalienfreien Betrieb ist ein ausreichendes Redoxpotential des Rohwassers; andernfalls ist die Dosierung eines Oxidationsmittels erforderlich. Bei erhöhtem Gehalt an gelösten organischen Stoffen kann die Entfernungsleistung eingeschränkt sein. Wir empfehlen die Auslegung anhand einer aktuellen Wasseranalyse.

Lieferumfang & wichtige Hinweise

Anlage zur Herstellung von Trinkwasser für den menschlichen Gebrauch. Montage und Inbetriebnahme dürfen nur durch ausgebildetes Fachpersonal erfolgen. Vor der Inbetriebnahme sind die hydraulischen Gegebenheiten und baulichen Bedingungen fachmännisch zu prüfen.

Lieferumfang: KadoFilt OXYLINE PLUS Filteranlage, unbefüllt geliefert, inklusive Filtermaterial Katalox Light und Stützkies zur fachgerechten Befüllung vor Ort. Der Stützkies bildet die Bettung im unteren Bereich des Filters, auf die anschließend das Filtermaterial schichtweise eingefüllt wird. Wasseranschlüsse 1″ AG.

Ohne Anschlussarmatur ist ein Ausgangskugelhahn direkt am Wasserausgang erforderlich. Vor der ersten Einspeisung ist eine Erstspülung zwingend nötig, um Feinstaub auszuschwemmen.

Unsicher, welche Anlage Sie brauchen?

Senden Sie uns Ihre Wasseranalyse und die Daten Ihrer Brunnenpumpe – wir empfehlen Ihnen die passende Baugröße.

Beratung anfragen
