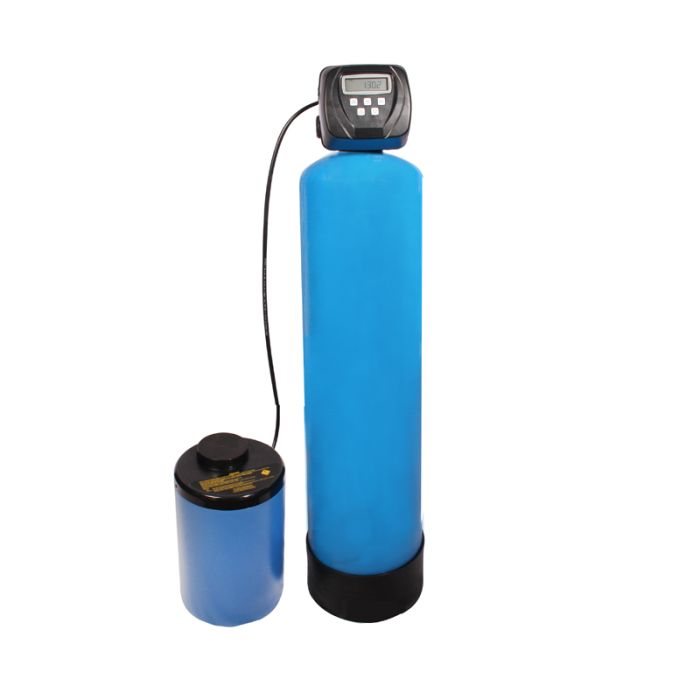

KadoFilt Enteisenungs- und Entmanganungsanlage GSP / Greensand mit Clack-Steuerventil

KadoFilt Enteisenungs- und Entmanganungsanlage Greensand

Vollautomatisch arbeitende Enteisenungs- und Entmanganungsanlage zur Filtration von Trink-, Brunnen- und Brauchwasser. Druckfilter aus korrosionsbeständigem GFK mit Einbauten zur Wasserverteilung, Filterfüllung mit Greensand Plus™. Die Anlagen sind mit dem Steuerventil Clack Typ WS 1 CI / Mengensteuerung ausgerüstet.

Bitte achten Sie darauf, dass die Rückspülleistung wesentlich höher sein muss, als die Nominalleistung im Filtriermodus. Das im Drucktank befindliche Filtermaterial sollte spätestens alle 7 Tage durch einen Rückspülprozess gelockert und gereinigt werden.

Technische Daten kompakt

Fließdruck min. 4 bar, Wasserdruck max. 8,4 bar, Umgebungstemperatur max. 40° C, Rohwasseranschluss DN 25 / R 1“ AG, Spülwasseranschluss 5/8“, Stromanschluss 230 V / 50 Hz (12 V / 50 Hz sekundär)

Hinweis zum Anschluss:

Das Anschluss-Set ist nicht im Lieferumfang enthalten und kann zusätzlich erworben werden. Wir empfehlen das passende Anschluss-Set mit Montageblock für Filter- und Enthärtungsanlagen 1" (Typen 1054 bis 1865) bzw. das Anschluss-Set mit Montageblock für Filter- und Enthärtungsanlagen 1,25" (Typ 2162), jeweils mit zwei edelstahlummantelten Anschlussschläuchen und einem Montageblock mit Bypass und Probeentnahmehahn.

Ein externer Montageblock ist wichtig, wenn die Anlage einmal umgangen werden muss: Über den Bypass bleibt die Wasserversorgung zum Beispiel bei Wartungsarbeiten auch ohne Anlage erhalten.

Speziell konzipierte Enteisenungs- und Entmanganungsanlage

Die KadoFilt-Anlage ist eine Spezial-Filteranlage für die Entfernung von Eisen und Mangan aus dem Trink-, Brunnen- und Brauchwasser. Die Eisen- und Entmanganungsanlage reduziert zuverlässig den unangenehmen Metallgeschmack aus dem Wasser. Darüber hinaus entfernt beziehungsweise verringert die Anlage den orangebraunen Farbton des Wasser. Zudem wirkt die Eisen- und Entmanganungsanlage Ablagerungen in Rohren, Ventilen und Düssen entgegen. Durch Eisen und Mangan im Trinkwasser bilden sich nämlich starke Ablagerungen im Leitungsnetz.

Grenzwerte von Eisen und Mangan müssen eingehalten werden

Auch der gesundheitliche Aspekt hat beim Einsatz einer Enteisenungs- und Entmanganungsanlage eine große Bedeutung. Mangan hat eine toxische Wirkung auf den menschlichen Organismus. Das gilt besonders für Kleinkinder. Laut den gesetzlichen Richtlinien der Trinkwasserverordnung dürfen sich keine oder uns sehr geringe Mengen von Eisen und Mangan im Trink- und Brauchwasser befinden. Für Eisen gilt gemäß der internationalen Vorgaben der WHO ein Grundwert von 0,2 mg/l, für Mangan 0,05 mg/l.

So funktioniert die Enteisenungs- und Entmanganungsanlage

Die Filteranlage für Eisen und Mangan arbeitet zum einen mit dem Filtermaterial Greendsandplus™. Dieses filtert Eisen, Mangan und Schwefelwasserstoff aus dem aufzubereitenden Wasser heraus. Dabei wirkt GreensandPlus™ als Katalysator bei der Oxidation von gelöstem Eisen und Mangan.
Bitte beachten Sie unbedingt:Das Filtermaterial GreensandPlus™ liefern wir Ihnen nicht in regenerierter Form aus. Es ist daher notwendig, das Filtermaterial vor Inbetriebnahme mit der Kaliumpermanganatlösung der Anlage zu aktivieren.

Rückspülung der Filteranlage für Eisen und Mangan

Das Greendsandplus™-Filtermaterial muss in regelmäßigen Abständen je nach Wasserdurchlaufmenge rückgespült werden. Bei der Rückspülung kommt eine Kaliumpermanganat-Lösung zum Einsatz. Diese wird mit hohem Wasserdruck eingeleitet und lockert das Filtermaterial auf. Das bei diesem Vorgang ausgefallene Eisen- sowie Maganhydroxid wird vom Filtermaterial gelöst und über den Abwasserschauch aus der Anlage entfernt. Nach der Regeneration füllt der Steuerkopf automatisch die richtige Wassermenge in den Vorratsbehälter nach. Die Regeneration ist vollkommen unbedenklich, da die Kalium­permanganat­lösung nicht in das behandelte Wasser gelangt.

Das Kaliumpermanganat-Granulat (KMnO4) muss regelmäßig aufgefüllt werden. Sie können einen Vorrat in den Behälter füllen, da die Wassermenge im Tank nur eine bestimmte Menge an Granulat auflöst (Sättigung).

Greensand Plus Kapazitätsberechnung

Um die Kapazität der Anlagen zu berechnen kann man die Berechnung wie folgt überschlagen.

Füllmenge Greensand Plus x 1,4 = Kapazität in mg Greensand
Kapazität Greensand Plus / Addierte Messwerte Eisen und Mangan = Kapazität der Anlage

Beispielrechnung:
28 Liter Greensand x 1,4 = 39,2 mg
39,2 mg / 0,8 mg/l (Eisen 0,5 mg/l + Mangan 0,3 mg/l) = 49 m³ Kapazität bis zur Regeneration

Hinweis:
Die Filteranlage zur Entfernung von Eisen und Mangan sind in ihrer Leistung berechnet worden nach den Vorgaben des Herstellers des Filtermaterials, der Firma Clack Corporation in den USA. Die von uns gemachten Angaben zur Durchflussleistung sind Richtwerte. Im konkreten Anwendungsfall können die Filteranlagen, je nach Wasserqualität, abweichende Leistungen erzielen. Bei Bereitstellung der Daten einer Wasseranalyse stehen wir Ihnen bei der Auswahl einer geeigneten Anlage gerne beratend zur Seite.

Achtung: Die Anlagen werden ab Größe 1354 unbefüllt angeliefert - das Filtermaterial steht Ihnen separat in Säcken zur Verfügung!
