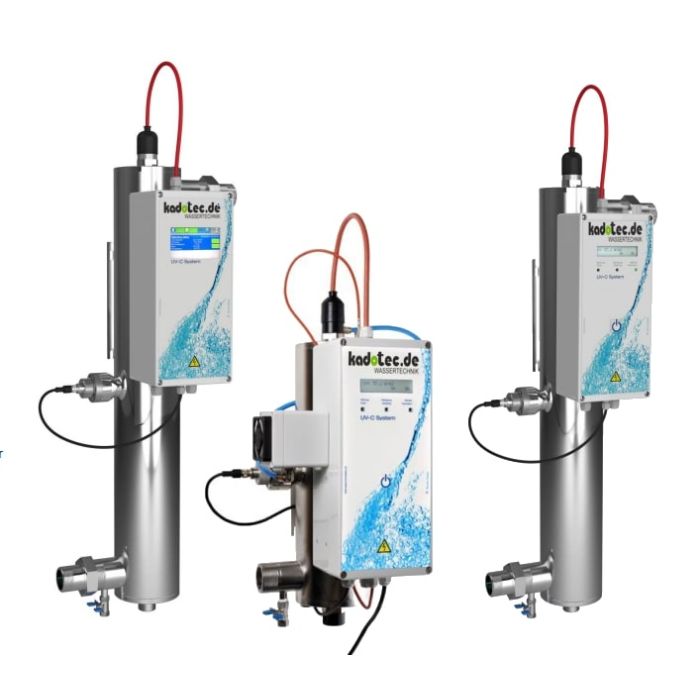

KADO UVtron A-Serie für Industrie, Gewerbe und professionelle Wasserversorgung
Die KADO UVtron A-Serie umfasst leistungsstarke UV-Desinfektionsanlagen für industrielle, gewerbliche und trinkwassertechnische Anwendungen. Die Systeme inaktivieren Bakterien, Viren und andere UV-empfindliche Mikroorganismen mithilfe von UV-C-Strahlung bei 254 nm.
Die Wasserdesinfektion erfolgt physikalisch und ohne die Zugabe chemischer Desinfektionsmittel. Dadurch werden weder Geruch noch Geschmack des behandelten Wassers beeinflusst. Die elektropolierten Edelstahlreaktoren, die kontinuierliche UV-Intensitätsüberwachung und die umfangreichen Schnittstellen ermöglichen einen sicheren und wirtschaftlichen Betrieb in automatisierten Wasseraufbereitungsanlagen.
Je nach Modell deckt die KADO UVtron A-Serie Durchflussleistungen von etwa 1,4 bis 145 m³/h ab.
254 nm
UV-C-Wellenlänge Leistungsstarke UV-Niederdruckstrahler für die physikalische Wasserdesinfektion.
145 m³/h
Maximaler Durchfluss Modellabhängige Durchflussleistungen von etwa 1,4 bis 145 m³/h.
10 bar
Betriebsdruck Robuste V4A-Edelstahlreaktoren für industrielle Rohrleitungs- und Aufbereitungssysteme.
12.000 h
Strahlerlebensdauer Longlife-UV-Technologie für wirtschaftlichen Dauerbetrieb und planbare Wartung.
Einsatzbereiche der industriellen UV-Desinfektionsanlagen
Die KADO UVtron A-Serie eignet sich insbesondere für professionelle Anwendungen, bei denen eine kontinuierliche mikrobiologische Wasserbehandlung und eine zuverlässige Prozessüberwachung erforderlich sind.
Typische Einsatzbereiche sind:
- industrielle Prozesswasseraufbereitung
- Kühltürme und Verdunstungskühlanlagen
- offene und geschlossene Kühlwasserkreisläufe
- Lebensmittel- und Getränkeindustrie
- Käsereien und Molkereibetriebe
- Fleischverarbeitung und Schlachtbetriebe
- pharmazeutische und biotechnologische Produktionsprozesse
- Reinwasser- und Reinstwasseranwendungen
- Brauchwasser- und Betriebswassersysteme
- Rohwasser aus Seen, Flüssen und anderen Oberflächengewässern
- Hotels, Kliniken, Wohnanlagen und größere Gewerbeobjekte
- kommunale und private Wasserversorgung
- Schifffahrtsgesellschaften und maritime Gewerbebetriebe
- Kalt- und Warmwassersysteme
- Schwimmbecken- und Sprudelbadtechnik
Behandlung von Kühlwasser und Kühltürmen
In Kühlwasserkreisläufen kann die UV-Desinfektion dazu beitragen, die mikrobiologische Belastung des Umlaufwassers zu reduzieren. Dadurch lässt sich die biologische Belastung von Rohrleitungen, Wärmetauschern und weiteren Anlagenkomponenten kontrollieren.
Die konkrete Auslegung richtet sich unter anderem nach Umlaufwassermenge, Wasserbeschaffenheit, Temperatur, Trübung, organischer Belastung und dem gewünschten Behandlungsziel. Bei komplexen Kühlwassersystemen kann die UV-Stufe mit Filtration, Dosiertechnik, Ozon oder weiteren Wasseraufbereitungsverfahren kombiniert werden.
Rohwasser aus Seen und Flüssen
Bei der Behandlung von See- und Flusswasser kann die KADO UVtron A-Serie als Bestandteil einer mehrstufigen Wasseraufbereitung eingesetzt werden. Abhängig von Trübung, Partikelbelastung und UV-Transmission ist üblicherweise eine geeignete Vorfiltration erforderlich.
Mögliche Anwendungen sind:
- Betriebswassergewinnung aus Oberflächenwasser
- Speisewasser für industrielle Kühlprozesse
- Prozesswasser für Produktionsbetriebe
- Vorbehandlung für nachgeschaltete Membranverfahren
- mikrobiologische Absicherung von Rohwasserströmen
Projektspezifische Behandlung gegen Quaggamuschel-Larven
Bei der Nutzung von Rohwasser aus belasteten Seen und Flüssen können freischwimmende Larven der Quaggamuschel, sogenannte Veliger, in Entnahmeleitungen, Kühlkreisläufe und technische Anlagen gelangen.
UV-C-Technologie kann innerhalb eines fachgerecht dimensionierten Gesamtkonzepts dazu eingesetzt werden, die Überlebens- und Ansiedlungsfähigkeit dieser Larven zu reduzieren. Die erforderliche UV-Dosis unterscheidet sich dabei von einer klassischen Trinkwasserdesinfektion und muss anhand der Wasserqualität, der UV-Transmission, des Volumenstroms und des angestrebten Behandlungsziels projektspezifisch bestimmt werden.
Wichtiger Hinweis: Eine UV-Anlage entfernt keine bereits angesiedelten ausgewachsenen Muscheln. Bei bestehenden Ablagerungen oder Kolonien sind zusätzliche mechanische, hydraulische oder verfahrenstechnische Maßnahmen erforderlich.
Aktuelle DVGW- und ÖVGW-Zertifizierungssituation
Alle Anlagen der KADO UVtron A-Serie bis einschließlich K1250 verfügen nach aktuellem Herstellerstand über gültige ÖVGW-Zertifikate beziehungsweise entsprechende unabhängige Leistungsnachweise.
Die Nachweise bestätigen modellabhängig unter anderem:
- biodosimetrisch geprüfte Desinfektionswirksamkeit
- validierte UV-Dosis
- selektive UV-C-Intensitätsüberwachung
- geprüftes Sensorkonzept
- definierte Betriebs- und Eignungskennwerte
- technische Überwachungseinrichtungen
- nachgewiesene Betriebs- und Funktionssicherheit
Für die Modelle K27, K46 und K90 befindet sich die Ausstellung der neuen DVGW-Zertifikate nach aktueller Rückmeldung des DVGW in der abschließenden formalen Bearbeitung. Bis zur tatsächlichen Ausstellung werden diese Modelle nicht als aktuell DVGW-zertifiziert ausgewiesen.
Die konkrete Prüfgrundlage und der zulässige Betriebsbereich ergeben sich aus dem Zertifikat des jeweiligen Anlagenmodells.
Verwendung der ÖVGW-Zertifikate in Deutschland
ÖVGW-Zertifikate und die zugehörigen technischen Prüfberichte werden bei zahlreichen Projekten in Deutschland als hochwertige unabhängige Leistungsnachweise berücksichtigt.
Die konkrete Zulässigkeit einer Anlage ist dennoch abhängig von:
- dem vorgesehenen Einsatzbereich
- der Art der Wasserversorgungsanlage
- den Anforderungen des Betreibers
- den Vorgaben des Planers
- der zuständigen Genehmigungs- oder Gesundheitsbehörde
- dem gültigen Zertifikat des ausgewählten Anlagenmodells
Insbesondere bei Anwendungen in der öffentlichen Trinkwasserversorgung muss vor der Auswahl geprüft werden, ob für das konkrete Modell ein gültiges Baumusterprüfzertifikat eines akkreditierten Branchenzertifizierers vorliegt.
Geprüfte UV-C-Leistung
Die KADO UVtron A-Serie arbeitet mit leistungsstarken UV-Niederdruckstrahlern. Diese erzeugen einen hohen Anteil ihrer UV-C-Leistung bei einer Wellenlänge von 254 nm.
Technische Leistungsmerkmale:
- reduktionsäquivalente UV-C-Dosis von mehr als 400 J/m² innerhalb des jeweils validierten Betriebsbereichs
- selektive Überwachung der UV-C-Intensität
- permanente Anzeige der absoluten UV-Intensität in W/m²
- kontinuierliche Kontrolle der Desinfektionsleistung
- sichere Inaktivierung UV-empfindlicher Mikroorganismen innerhalb der freigegebenen Betriebskennwerte
- keine Zugabe chemischer Desinfektionsmittel
- keine Veränderung von Geruch oder Geschmack durch die UV-Behandlung
Intelligente Anlagenüberwachung und Schnittstellen
Die integrierte Steuerung ermöglicht eine kontinuierliche Überwachung der relevanten Anlagen- und Betriebsparameter.
Je nach Modell und Ausführung stehen folgende Funktionen zur Verfügung:
übersichtliches Bedien- und Anzeigedisplay
4–20-mA-Signalausgang
potenzialfreie Relaiskontakte
Alarm und Voralarm
Anzeige der Betriebsstunden
Erfassung der Einschaltzyklen
Registrierung von Netzausfällen
Fernbedienungsmöglichkeit
netzausfallsichere Speicherung relevanter Betriebsdaten
Die KADO UVtron A-Serie eignet sich damit für die Einbindung in Gebäudeleittechnik, Prozessleitsysteme und industrielle Automatisierungsanlagen.
Robuste Konstruktion für den industriellen Dauerbetrieb
Die Anlagen sind für hohe Betriebssicherheit, lange Standzeiten und eine einfache Integration in bestehende Rohrleitungs- und Aufbereitungssysteme konstruiert.
Konstruktionsmerkmale:
- elektropolierte Reaktorkammer aus V4A-Edelstahl 1.4404
- Betriebsdruck bis 10 bar
- kompakte und servicefreundliche Bauweise
- integrierte Wandmontageplatte
- hochwertige Quarzschutzrohre aus Hartquarz
- Schutzart der Anlagenkomponenten je nach Modell IP54 oder IP65
- entwickelt und produziert in der Schweiz
Longlife-UV-Technologie
Die eingesetzten Hochleistungs-Niederdruckstrahler sind auf einen wirtschaftlichen Dauerbetrieb ausgelegt.
Leistungsdaten:
- UV-C-Leistungsabgabe bei 254 nm von bis zu 90 Watt je Strahler
- Strahlerlebensdauer von bis zu 12.000 Betriebsstunden
- hoher Wirkungsgrad
- geringer Wartungsaufwand
- planbare Strahlerwechselintervalle
Durchfluss- und Temperaturbereiche
Je nach ausgewählter Anlagengröße stehen folgende Leistungsbereiche zur Verfügung:
| Durchflussleistung |
etwa 1,4 bis 145 m³/h |
| Wassertemperatur |
4 bis 38 °C |
| Umgebungstemperatur |
4 bis 45 °C |
| Betriebsdruck |
bis 10 bar |
Technische Daten der KADO UVtron A-Serie
Detaillierte Angaben zu den verfügbaren Anlagengrößen, Durchflussleistungen, Anschlüssen und technischen Betriebsdaten finden Sie in der technischen Übersicht.
Technische Daten ansehen
Die tatsächlich zulässige Durchflussleistung hängt nicht nur von der Anlagengröße ab. Maßgeblich sind insbesondere die UV-Transmission des Wassers, die geforderte UV-Dosis, die Mindestbestrahlungsstärke und die im jeweiligen Zertifikat oder Prüfbericht festgelegten Betriebskennwerte.
Individuelle Niederdruck- und Mitteldruckanlagen
Neben den standardisierten Anlagen der KADO UVtron A-Serie bietet Kadotec projektbezogene Lösungen für größere Durchflussleistungen und besondere industrielle Anforderungen.
Dazu gehören unter anderem:
- größere UV-Anlagen im Niederdruckbereich
- kompakte und leistungsstarke Mitteldruck-UV-Anlagen
- mehrstrahlige UV-Reaktoren
- redundante UV-Desinfektionsstufen
- automatisierte Anlagen mit Prozessleitsystemanbindung
- skidmontierte Komplettsysteme
- UV-Anlagen mit vorgeschalteter Filtration
- Sonderwerkstoffe und kundenspezifische Anschlüsse
- Anlagen für besondere Druck- und Temperaturbereiche
Ozon und komplexe Wasseraufbereitungstechnologien
Für Anwendungen, bei denen eine reine UV-Desinfektion nicht ausreicht, plant Kadotec individuell kombinierte Wasseraufbereitungssysteme.
Mögliche Verfahrenskombinationen umfassen:
Ozonerzeugung und Ozondosierung
UV- und Ozon-Kombinationsanlagen
Filtration und Ultrafiltration
Aktivkohlefiltration
Dosiertechnik
Enthärtung und Entsalzung
Oxidationsverfahren
mehrstufige Aufbereitung von Oberflächenwasser
Mess-, Regel- und Überwachungstechnik
Die Auswahl der Verfahren erfolgt anhand der Rohwasserqualität, der betrieblichen Anforderungen und des gewünschten Aufbereitungsziels.
Fachgerechte Auslegung der UV-Anlage
Für eine technisch und wirtschaftlich geeignete Dimensionierung werden mindestens folgende Angaben benötigt:
- vollständige Wasseranalyse
- UV-Transmission bei 254 nm
- Trübungswert
- maximaler und durchschnittlicher Volumenstrom
- minimaler und maximaler Betriebsdruck
- Wasser- und Umgebungstemperatur
- mikrobiologische Ausgangsbelastung
- gewünschtes Behandlungsziel
- vorhandene Vor- und Nachbehandlung
- Rohrleitungsdimension und Anschlussart
- Anforderungen an Steuerung, Alarmierung und Datenübertragung
- vorgesehener Einsatz in Trinkwasser, Prozesswasser, Kühlwasser oder Rohwasser
Bei Oberflächenwasser, hoher Trübung oder schwankender Wasserqualität muss die UV-Anlage in ein geeignetes Gesamtkonzept aus Vorfiltration, Messung, Überwachung und gegebenenfalls weiteren Aufbereitungsstufen integriert werden.
Optional erhältliche Ausstattung
Für die Anpassung an unterschiedliche Betriebs- und Anlagenbedingungen stehen unter anderem folgende Optionen zur Verfügung:
- Durchflussbegrenzung
- Durchflussmessung mit Impulsausgang
- magnetisch-induktive Durchflussmessung
- Temperaturüberwachung
- automatisches Verwurfventil
- Anschlussverschraubungen aus V4A-Edelstahl
- Absperrventile
- zusätzliche Sensorik
- Fernüberwachung
- kundenspezifische Steuerung
- Solarstromversorgung
- Energieversorgung über eine Wasserturbine
- vormontierte Anlagenrahmen und Systemlösungen
KADO UVtron Anlage projektspezifisch auslegen lassen
Für die Auswahl der geeigneten Anlagengröße werden insbesondere die Wasseranalyse, die UV-Transmission, der Volumenstrom, die Betriebsbedingungen und das gewünschte Behandlungsziel berücksichtigt. Senden Sie uns Ihre Projektdaten für eine fachgerechte Auslegung.
Projektanfrage senden
