Eisen, Mangan und Schwefelwasserstoff sind die drei häufigsten Gründe, warum eigenes Brunnenwasser nicht verwendbar ist. Dieser Ratgeber erklärt, wie eine Filteranlage diese Stoffe ohne Chemikalien entfernt, welches Filtermaterial dahintersteckt, welche Pumpenleistung Sie tatsächlich brauchen und in welchen Situationen sich welche Baugröße eignet.
Eisen und Mangan sind in tieferem Grundwasser gelöst und unsichtbar. Sichtbar werden sie erst dort, wo das Wasser Luft bekommt — im Waschbecken, in der Waschmaschine, auf dem Pflaster.
Grundwasser ist in der Regel sauerstoffarm. Unter diesen Bedingungen liegen Eisen und Mangan in gelöster Form vor und sind dem Wasser nicht anzusehen: Frisch gefördertes Wasser wirkt klar. Sobald es mit Luftsauerstoff in Berührung kommt, oxidieren die gelösten Ionen und fallen als Feststoff aus — Eisen als rotbraunes Eisenoxid, Mangan als schwarzbrauner Belag. Genau deshalb ist ein Eimer Brunnenwasser nach einer halben Stunde trüb und braun, obwohl er beim Zapfen klar war.
Deutet auf Eisen hin: Rostflecken an Waschbecken, Duschwannen, Fliesen und in der Wäsche. Bei Gartenbewässerung braune Schleier auf Pflaster, Fassade und Terrasse.
Typisch für Mangan: schwarzbraune Beläge in Leitungen, Spülkästen und auf Sanitärkeramik. Mangan tritt oft gemeinsam mit Eisen auf, fällt aber langsamer aus und wird deshalb später bemerkt.
Das klassische Zeichen für Schwefelwasserstoff (H₂S), schon in sehr geringen Konzentrationen wahrnehmbar. Er entsteht durch die Reduktion von Sulfat im sauerstofffreien Grundwasser.
Neben der optischen und geruchlichen Beeinträchtigung entstehen Folgeschäden: Ablagerungen verengen Leitungen, setzen Perlatoren und Duschköpfe zu, belasten Waschmaschinen und Geschirrspüler und verkürzen die Lebensdauer nachgeschalteter Geräte. Steht eine Enthärtungsanlage im Haus, beladen Eisen und Mangan deren Harz und verkürzen dessen Standzeit deutlich.
Die Anlage arbeitet mit einem katalytischen Filterbett und holt sich den benötigten Sauerstoff während der Regeneration selbst aus der Umgebungsluft. Eine separate Belüftungsstufe entfällt.
Die Filteranlage besteht aus einem freistehenden Drucktank mit einem Filterbett aus Katalox Light, darunter eine Schicht Stützkies. Auf dem Tank sitzt ein elektronischer, volumengesteuerter Steuerkopf mit hintergrundbeleuchtetem LCD-Screen. Volumensteuerung bedeutet: Die Anlage zählt das durchgesetzte Wasser und regeneriert nach einer eingestellten Menge, nicht nach einem starren Kalenderintervall. Wer wenig verbraucht, regeneriert seltener und verbraucht weniger Spülwasser.
Beim Durchströmen des Filterbetts werden die gelösten Stoffe an der Mangandioxid-Oberfläche oxidiert und in feste Verbindungen überführt: Eisen in Eisenoxid, Mangan in Mangandioxid, Schwefelwasserstoff in geruchlosen Schwefel. Das Mangandioxid wirkt dabei als Katalysator und wird selbst nicht verbraucht. Die ausgefällten Partikel halten sich im dichten Bett fest, statt ins Reinwasser durchzuschlagen. Die Anlage reduziert sowohl gelöstes als auch bereits ungelöstes Eisen.
Hier unterscheidet sich das Verfahren von klassischen Rückspülfiltern. Im Regenerationsmodus saugt das Gerät Luft an und bildet im Behälter einen Luftsack — ein Luftkissen über dem Filterbett. Diese Belüftung bewirkt die eigentliche Reduktion von Eisen, Mangan und Schwefelwasserstoff und macht eine zusätzliche Belüftung des Wassers überflüssig. Es braucht keinen Kompressor, keine Belüftungspumpe und keinen Oxidationsbehälter.
Anschließend spült die Rückspülung die im Bett festgesetzten Stoffe aus und trägt sie über den Abwasserschlauch aus. Das Filterbett wird dabei aufgelockert und neu geschichtet.
Die Baureihe kann zusätzlich zwischen zwei Rückspülungen Luft ablassen und frische Luft ansaugen, beispielsweise in der Mitte des Regenerationszyklus. Das deckt einen erhöhten Sauerstoffbedarf ab, wie er bei hohem Eisenanteil oder hohem Schwefelwasserstoffgehalt entsteht. Genau dieser Luftaustausch ist der Grund, warum die Anlage auch mit Rohwässern zurechtkommt, an denen einfache Rückspülfilter an ihre Grenze kommen.
Abbildung 1 — Die drei Betriebszustände. Im Betrieb oxidieren Eisen, Mangan und Schwefelwasserstoff am Filterbett. Bei der Regeneration saugt die Anlage Luft an und bildet ein Luftkissen; daher braucht sie keine separate Belüftungsstufe. Die Rückspülung trägt die abgeschiedenen Stoffe aus.
Der chemikalienfreie Betrieb setzt voraus, dass das Rohwasser ein ausreichendes Redoxpotential mitbringt — die Oxidation muss im Filterbett ablaufen können. Ist das nicht gegeben, ist die Dosierung eines Oxidationsmittels erforderlich; die Richtmengen stehen in Abschnitt 5. Das ist keine Schwäche des Verfahrens, sondern eine Eigenschaft des Rohwassers, die sich nur durch eine Analyse klären lässt.
Das Filterbett entscheidet über Leistung, Betriebskosten und Pumpenbedarf. Die KadoFilt OXYLINE PLUS ist mit Katalox Light gefüllt — einem in Deutschland hergestellten Zeolith mit Mangandioxid-Beschichtung.
Klassische Enteisenungsfilter arbeiten mit körnigem Braunstein: schwer, dicht, mit vergleichsweise grober Struktur. Katalox Light geht einen anderen Weg. Das Trägermaterial ist ZEOSORB, ein natürlich gewonnener Zeolith, auf den eine Mangandioxid-Schicht von rund 10 Prozent aufgebracht ist. Daraus ergeben sich drei Eigenschaften, die im Betrieb den Unterschied machen.
Katalox Light wiegt rund 1.060 kg/m³ — etwa die Hälfte eines klassischen Braunstein-Mediums mit rund 2.000 kg/m³. Leichteres Material lässt sich mit deutlich weniger Volumenstrom aufwirbeln.
Die poröse Zeolith-Struktur bietet eine wesentlich größere reaktive Oberfläche als ein massives Korn. Das Bett filtert mechanisch bis unter 3 Mikrometer und hält damit auch Sand, Sedimente und Trübstoffe zurück.
Der Medienwechsel ist erst nach sieben bis zehn Jahren vorgesehen. Eine zwingende Dosierung von Kaliumpermanganat, Chlor oder Chlordioxid gibt es nicht, und es entstehen keine Desinfektionsnebenprodukte.

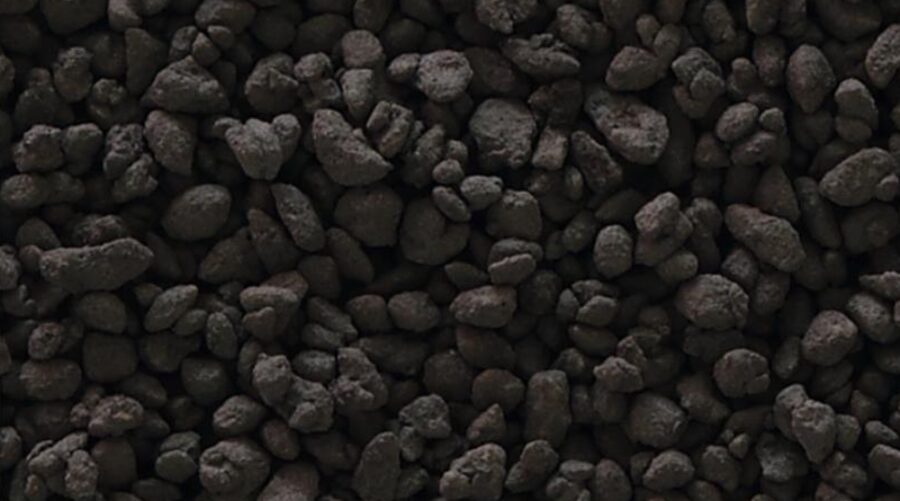

Abbildung 2 — Katalox Light in der Nahaufnahme: poröses Zeolith-Granulat mit Mangandioxid-Beschichtung, Korngröße 0,6 bis 1,4 mm. Die poröse Struktur ist der Grund für die große reaktive Oberfläche und die geringe Schüttdichte. Quelle: Herstellerdatenblatt.
| Eigenschaft | Katalox Light | Klassisches Braunstein-Medium |
|---|---|---|
| Aufbau | Zeolith (ZEOSORB) mit 10 % MnO₂-Beschichtung | Mineralisches Mangandioxid, massives Korn |
| Schüttdichte | 1.060 kg/m³ | ca. 2.000 kg/m³ |
| Rückspülgeschwindigkeit | 25 – 30 m/h | 60 – 75 m/h |
| Filtergeschwindigkeit | 10 – 20 m/h | ca. 12 m/h |
| Feinheit der Filtration | unter 3 µm | gröber |
| Korngröße | 0,6 – 1,4 mm | 0,8 – 2,4 mm |
| pH-Bereich des Mediums | 5,8 – 10,5 | 6,5 – 9,0 |
| Benötigter Freiraum im Tank | 40 % | 40 % |
| Zertifizierung | NSF/ANSI 61 für Trinkwasser, NSF/ANSI 372 bleifrei | — |
Tabelle 1 — Katalox Light im Vergleich zu einem klassischen körnigen Braunstein-Filtermaterial. Angaben nach den jeweiligen Herstellerdatenblättern. Grün hinterlegt sind die beiden Eigenschaften, aus denen der geringere Pumpenbedarf folgt.
Der Unterschied bei der Rückspülgeschwindigkeit ist der entscheidende Punkt: 25 bis 30 m/h gegenüber 60 bis 75 m/h. Bei gleichem Tankdurchmesser bedeutet das weniger als die Hälfte des Volumenstroms — und damit eine Anlage, die mit einer Brunnenpumpe auskommt, die für einen klassischen Filter gleicher Größe zu schwach wäre.
Das Datenblatt nennt für Katalox Light folgende Richtwerte, jeweils bezogen auf einen Liter Filtermaterial und auf den jeweiligen Stoff allein: 3.000 mg Eisen, 1.500 mg Mangan oder 500 mg Schwefelwasserstoff. Was daraus für die einzelnen Baugrößen folgt, steht in Abschnitt 5.
In der Praxis scheitert eine Filteranlage selten am Wasser und oft an der Pumpe. Die Rückspülung ist der Betriebszustand mit dem höchsten Volumenstrom.
Während der Filtration fließt nur so viel Wasser durch die Anlage, wie gerade gezapft wird. Bei der Rückspülung dagegen muss das Filterbett aufgewirbelt werden, und dafür ist ein definierter Volumenstrom nötig — dauerhaft, über die gesamte Spüldauer, und zwar am Filtereingang, nicht am Pumpenkennfeld im Prospekt.
| Baugröße | Nominaler Nenndurchfluss | Nenndurchfluss max. | Rückspüldurchfluss | entspricht | Spülwasser je Regeneration |
|---|---|---|---|---|---|
| PLUS 28 | 1,1 m³/h | 1,8 m³/h | 1,2 m³/h | 20 l/min | ca. 400 l |
| PLUS 42 | 1,4 m³/h | 2,1 m³/h | 1,8 m³/h | 30 l/min | ca. 600 l |
| PLUS 56 | 1,6 m³/h | 2,3 m³/h | 2,1 m³/h | 35 l/min | ca. 700 l |
| PLUS 84 | 1,9 m³/h | 3,0 m³/h | 2,5 m³/h | 42 l/min | ca. 833 l |
| PLUS 113 | 2,5 m³/h | 3,5 m³/h | 3,2 m³/h | 53 l/min | ca. 1.067 l |
Tabelle 2 — Durchflusswerte je Baugröße der KadoFilt OXYLINE PLUS. Der Rückspüldurchfluss muss während der gesamten Rückspülung am Filtereingang anliegen. Die Spülwassermenge ist mit rund 20 Minuten für Rückspülen und Nachspülen gerechnet. Grün hinterlegt ist die Spalte, die über die benötigte Brunnenpumpe entscheidet.
Der Tabellenwert ist die Anforderung am Filtereingang. Bis dorthin verliert die Pumpe Druck und damit Förderleistung. Kundenseitig zu berücksichtigen sind:
Maßgeblich ist deshalb nicht der Spitzenwert der Pumpenkennlinie, sondern der Punkt, an dem die Kennlinie die tatsächliche Anlagenkennlinie schneidet. Der Rohwasserfließdruck muss dabei zwischen 2,5 und 8,6 bar liegen.
Die Spülwassermenge ergibt sich aus Rückspüldurchfluss × Spüldauer. Gerechnet mit rund 20 Minuten für Rückspülen und Nachspülen zusammen:
1,2 m³/h × 20 min = 400 l2,1 m³/h × 20 min = 700 l3,2 m³/h × 20 min ≈ 1.067 lDieses Wasser muss der Abwasserweg aufnehmen können — besonders wichtig, wenn eine Kleinkläranlage dahinterliegt.
Eine unzureichende Rückspülung ist kein kosmetisches Problem. Das Filterbett wird dann nicht vollständig aufgewirbelt, zuvor abgeschiedene Eisen- und Manganverbindungen bleiben im Bett und können ins Betriebswasser freigesetzt werden. Der Effekt ist tückisch, weil er erst nach Wochen auftritt: Die Anlage läuft scheinbar, aber das Reinwasser wird wieder schlechter. Wer bei der Pumpenauslegung spart, bezahlt es an dieser Stelle.
Deshalb prüfen wir die Pumpendaten bei jeder Auslegung mit. Die dafür nötigen Angaben stehen in der Checkliste in Abschnitt 12.
Drei Größen bestimmen die Baugröße: die Belastung des Rohwassers, der Wasserverbrauch und die verfügbare Pumpenleistung.
Die Baureihe ist auf folgende maximale Rohwasserkonzentrationen ausgelegt: Eisen bis 70 mg/l, Mangan bis 35 mg/l und Schwefelwasserstoff bis 12 mg/l. Diese Werte gelten je Parameter einzeln und beziehen sich auf den in den technischen Daten angegebenen Durchsatz je Regeneration. Zwei Konsequenzen sind für die Praxis entscheidend:
Aus den Richtwerten des Filtermaterials (3.000 mg Eisen, 1.500 mg Mangan oder 500 mg Schwefelwasserstoff je Liter Katalox Light) ergeben sich für die fünf Baugrößen die folgenden ungefähren Kapazitäten — jeweils für den Stoff allein:
| Baugröße | Filtermaterial | Durchsatz je Regeneration | Eisen allein | Mangan allein | H₂S allein |
|---|---|---|---|---|---|
| PLUS 28 | 28,3 l | 1.200 l | ca. 85 g | ca. 42 g | ca. 14 g |
| PLUS 42 | 42,45 l | 1.800 l | ca. 127 g | ca. 64 g | ca. 21 g |
| PLUS 56 | 56,6 l | 2.400 l | ca. 170 g | ca. 85 g | ca. 28 g |
| PLUS 84 | 84,5 l | 3.600 l | ca. 254 g | ca. 127 g | ca. 42 g |
| PLUS 113 | 113 l | 4.800 l | ca. 339 g | ca. 170 g | ca. 57 g |
Tabelle 3 — Ungefähre Beladungskapazität je Regenerationszyklus, berechnet aus den Richtwerten des Filtermaterial-Datenblatts × Materialvolumen. Richtwerte zur Einordnung, keine zugesicherten Eigenschaften. Die Werte gelten je Stoff allein; bei Mischbelastung teilt sich die Kapazität auf. Verbindlich ist die Auslegung anhand Ihrer Wasseranalyse.
Annahmen: 4 Personen, rund 125 Liter pro Person und Tag, also 500 l/Tag. Analyse: Eisen 5 mg/l, Mangan 0,3 mg/l, kein Schwefelwasserstoff.
5 / 70 = 7 %, Mangan 0,3 / 35 = 1 % — zusammen rund 8 %. Sehr viel Reserve.Analyse: Eisen 8 mg/l, Mangan 1,5 mg/l, Schwefelwasserstoff 1 mg/l.
8 / 70 = 11,4 %1,5 / 35 = 4,3 %1 / 12 = 8,3 %Bleibt die Summe deutlich unter 100 %, gibt es Reserve für höheren Verbrauch oder längere Intervalle.
Bringt das Rohwasser zu wenig Oxidationskraft mit, lässt sich ein Oxidationsmittel dosieren. Das Datenblatt des Filtermaterials nennt dafür folgende Richtmengen, jeweils bezogen auf 1,0 mg/l des zu entfernenden Stoffes:
| Oxidationsmittel | je 1,0 mg/l Eisen | je 1,0 mg/l Mangan | je 1,0 mg/l H₂S |
|---|---|---|---|
| Wasserstoffperoxid (H₂O₂) | 0,9 mg/l | 1,8 mg/l | 4,5 mg/l |
| Kaliumpermanganat / Chlor | 1,0 mg/l | 2,0 mg/l | 5,0 mg/l |
Tabelle 4 — Dosierrichtwerte nach Datenblatt des Filtermaterials. Nur erforderlich, wenn das Wasser kein ausreichendes Redoxpotential besitzt. Im Regelfall arbeitet die Anlage ohne jede Dosierung.
Zwei Werte sind zu unterscheiden. Der nominale Nenndurchfluss (1,1 bis 2,5 m³/h) ist die Menge, die die Anlage dauerhaft mit voller Wirkung behandelt. Der maximale Nenndurchfluss (1,8 bis 3,5 m³/h) ist der kurzzeitig mögliche Spitzenwert. Für die Auslegung zählt der nominale Wert gegen den realistischen Gleichzeitigkeitsbedarf: Dusche und Waschmaschine gleichzeitig sind etwa 20 bis 25 l/min, eine Gartenbewässerung mit Regner kann allein schon 15 l/min ziehen.
Situationen, in denen sich eine chemiefreie Enteisenungsanlage eignet — mit dem, was in der jeweiligen Lage tatsächlich zählt.
Das Haus wird vollständig aus dem eigenen Brunnen versorgt, das Wasser wird auch zum Trinken und Kochen genutzt. Braunes Wasser und Rostflecken sind der Auslöser. Gefordert ist eine Anlage, die ohne tägliches Zutun läuft und nicht nachdosiert werden muss.
Das Abwasser läuft in eine biologische Kläranlage. Jede Chemikalie, die ins Abwasser gelangt, gefährdet dort die Biologie — chemisch regenerierende Verfahren scheiden damit praktisch aus.
Die Pumpe ist vorhanden, funktioniert, liefert aber keine großen Volumenströme — typisch bei älteren Anlagen, tiefen Brunnen mit großer Förderhöhe oder langen Zuleitungen. Ein Pumpentausch allein für die Rückspülung wäre teuer und aufwendig.
In der Anlage arbeitet eine Membranwasserpumpe, bei der das Wasser nicht mit Luft in Kontakt kommt. Verfahren, die auf eine vorgeschaltete Belüftung des Wassers angewiesen sind, lassen sich hier nur mit Zusatzaufwand einbinden.
Die Analyse zeigt Werte, bei denen einfache Rückspülfilter an ihre Grenze kommen. Der Sauerstoffbedarf ist hoch, und er ist der eigentliche Engpass — nicht das Filterbett.
Der Eisengehalt ist unauffällig, aber das Wasser riecht. Schwefelwasserstoff ist schon in kleinsten Mengen wahrnehmbar und macht Wasser für Dusche und Küche unbrauchbar, auch wenn es klar aussieht.
Der Brunnen versorgt Garten, Pflaster- und Fassadenreinigung oder einen Pool. Das Wasser muss keine Trinkwasserqualität haben, darf aber keine braunen Schleier auf Stein, Putz und Holz hinterlassen — die sind nur schwer wieder zu entfernen.
Eigenwasserversorgung in Betrieben: Tränkwasser, Gärtnerei, Waschplatz, Ferienhausanlage. Hier zählen Betriebssicherheit und niedrige laufende Kosten mehr als der Anschaffungspreis, und niemand möchte täglich Chemikalien nachfüllen.
Im Haus steht bereits eine Enthärtungsanlage, das Brunnenwasser führt aber Eisen und Mangan. Beide belegen das Ionenaustauscherharz, verkürzen dessen Standzeit und verschlechtern die Enthärtungsleistung.
Die Filteranlage ist der Kern, aber selten die ganze Lösung. Bei Brunnen- und Eigenwasser gehören in der Regel eine Stufe davor und eine dahinter dazu — und eine wiederkehrende Maßnahme im Betrieb.
Führt der Brunnen Sand, Partikel oder Schwebstoffe, gehört ein Vorfilter davor. Er schützt vor allem die Steuereinheit: Sandkörner in den Steuerventil-Dichtungen sind eine der häufigsten Ursachen für Undichtigkeiten und Fehlfunktionen.
Ein rückspülbarer Hauswasserfilter mit Druckminderer und Manometer hält Partikel zurück und begrenzt zugleich den Eingangsdruck. Das Manometer macht Druckverluste sichtbar — der einfachste Frühwarnindikator für einen zusetzenden Filter.
Brunnenwasser wird nicht zentral desinfiziert und kann mikrobiologisch belastet sein. Die Filteranlage entfernt Eisen, Mangan und Schwefelwasserstoff — Keime entfernt sie nicht. Eine nachgeschaltete UV-Anlage schließt diese Lücke ohne jeden Zusatzstoff. Sie gehört hinter die Filterung, weil Trübstoffe die UV-Wirkung abschatten.
In jedem wasserführenden Behälter können sich mit der Zeit Biofilme bilden. Eine regelmäßige Desinfektion mit DesyTab F hält den Bestand klein — einer Chlordioxid-Tablette, die eigens für Brunnenwasser und Filteranlagen gedacht ist. Zwingend nach längerem Stillstand und vor jeder Wiederinbetriebnahme.
Abbildung 3 — Die vollständige Aufbereitungskette. Vorfilter und Rückspülfilter schützen die Anlage, die UV-Stufe folgt nach der Filterung, weil Trübstoffe die UV-Wirkung abschatten. Das Rückspülwasser braucht einen eigenen Abwasserweg.
In welcher Ausbaustufe das sinnvoll ist, hängt vom Brunnen ab. Als Faustregel: Der Vorfilter richtet sich nach dem Sandeintrag, die UV-Anlage nach der Nutzung als Trinkwasser, die Desinfektion nach der Betriebsweise. Wer den Brunnen nur für den Garten nutzt, braucht keine UV-Stufe; wer damit kocht und Wäsche wäscht, sollte nicht darauf verzichten.
Drei Baureihen mit demselben Ziel und unterschiedlichen Wegen dorthin. Die Wahl entscheidet sich an Steuerung, Filtermaterial und verfügbarer Pumpenleistung.
| Merkmal | OXYLINE BASIC | OXYLINE PLUS | OXYLINE PRO |
|---|---|---|---|
| Filtermaterial | Mang-OX (Braunstein) | Katalox Light | Mang-OX (Braunstein) |
| Steuerung | Handventil, manuelle Spülung | Elektronisch, volumengesteuert, LCD | Mikroprozessor, Display, automatisch alle 24 h |
| Sauerstoffeintrag | über Oxidationsmittel möglich | Luftinjektion im Regenerationszyklus, Luftaustausch | Rückspülung, optional Be-/Entlüftungsventil |
| Rückspülbedarf der Anlage | 1,3 – 2,0 m³/h | 1,2 – 3,2 m³/h | 1,7 – 7 m³/h |
| Rückspülgeschwindigkeit des Mediums | 60 – 75 m/h | 25 – 30 m/h | 60 – 75 m/h |
| pH-Bereich | 6 – 9 | 5,8 – 10 | 6 – 9 |
| Eisen bis | 5 mg/l (10 mit Oxidationsmittel) | 70 mg/l * | 5 mg/l (10 mit Belüftung) |
| Mangan bis | 2,5 mg/l (5) | 35 mg/l * | 2,5 mg/l (5) |
| Schwefelwasserstoff bis | 3 mg/l | 12 mg/l * | 3 mg/l |
| Mechanische Filtration | gröber | unter 3 µm | gröber |
| Stromanschluss | keiner | 230/50/24 V | 230/50/12 V, 3 W |
| Baugrößen | 1035 – 1252 | PLUS 28 – PLUS 113 | 1054 – 2162 |
| Zur Anlage | OXYLINE BASIC | OXYLINE PLUS | OXYLINE PRO |
Tabelle 5 — Gegenüberstellung der drei Baureihen. * Die Werte der PLUS sind Auslegungswerte je Parameter einzeln, bezogen auf den Durchsatz je Regeneration (siehe Abschnitt 5); die Angaben zu BASIC und PRO sind Dauergrenzwerte. Die Zahlen sind deshalb nicht unmittelbar gegeneinander zu rechnen. Grün hinterlegt sind die beiden Zeilen, in denen sich die PLUS von den anderen Baureihen unterscheidet.
Ehrlich benannte Grenzen ersparen Fehlinvestitionen. Diese Punkte klären wir vor der Auslegung, nicht danach.
Filtermaterial darf nicht von einem Drucktank in einen anderen umgefüllt werden. Feuchtes Medium nimmt beim Umfüllen Luft auf, und der Kontakt mit der Umgebung begünstigt Keimwachstum und Biofouling. Material, das einmal ausgebaut wurde, gehört nicht zurück in eine Trinkwasseranlage — beim Medienwechsel wird neues Filtermaterial eingefüllt.
Die Anlage ist ein wassergefüllter Drucktank. Was das für den Aufstellort und für den Winter bedeutet, wird in der Planung oft übersehen.
Die Anlage arbeitet bei einer Wassertemperatur von 4 bis 43 °C und muss frostsicher aufgestellt werden. Gefrierendes Wasser im Drucktank, im Steuerkopf oder in den Anschlussschläuchen führt zu Schäden, die kein Verschleißfall sind: gesprengte Ventilkörper, gerissene Verschraubungen, ein beschädigtes Steigrohr. Ein ungeheizter Keller ist in der Regel unkritisch, ein Gartenschacht, eine Garage oder ein Nebengebäude ohne Frostschutz nicht.
Wer die Anlage in einem frostgefährdeten Raum betreiben will, braucht entweder eine Grundtemperierung des Raums oder ein Konzept für die Außerbetriebnahme im Winter.
Abbildung 4 — Freistehender Drucktank mit elektronischem Steuerkopf. Für die Aufstellung sind Deckenhöhe und Anschlusshöhe maßgeblich: Die PLUS 113 misst 2.110 mm, die Anschlüsse liegen auf 1.945 mm.
Wird die Anlage saisonal genutzt — typisch bei reiner Gartenbewässerung oder in Ferienhäusern —, kann sie außer Betrieb genommen werden. Dabei genügt es nicht, das Wasser abzustellen:
Stehendes Wasser über Wochen oder Monate ist ein idealer Nährboden. Deshalb gilt: Vor jeder Wiederinbetriebnahme wird die Anlage desinfiziert — zum Beispiel mit DesyTab F. Anschließend wird gründlich gespült, bis das Desinfektionsmittel vollständig ausgetragen ist, und erst dann wieder ins Hausnetz eingespeist. Dasselbe gilt nach jedem längeren Stillstand, nach einem Medienwechsel oder nach Arbeiten an der Rohrleitung.
Vor der ersten Einspeisung ins Leitungsnetz ist eine Erstspülung durchzuführen, bei der der Feinstaub des frisch eingefüllten Filtermaterials über den Spülschlauch ausgeschwemmt wird. Montage und Inbetriebnahme gehören in die Hand von ausgebildetem Fachpersonal; die hydraulischen Gegebenheiten und baulichen Bedingungen sind vorher fachmännisch zu prüfen.
Die KadoFilt OXYLINE PLUS wird unbefüllt geliefert. Im Lieferumfang enthalten sind das Filtermaterial sowie der Stützkies zur fachgerechten Befüllung vor Ort. Der Stützkies bildet die stabile Bettung im unteren Bereich des Filters, auf die anschließend das Filtermaterial schichtweise eingefüllt wird. Das hat einen praktischen Grund: Ein befüllter Tank der Größe PLUS 113 wäre allein kaum in einen Keller zu tragen.
Wasseranschlüsse 1 Zoll AG, Stromanschluss 230/50/24 V. Ein 360°-abgewinkelter Anschluss ist optional erhältlich, ein Bypassventil ebenfalls. Für den Abwasserweg ist ein Anschluss vorzusehen, der die Spülwassermenge aus Abschnitt 4 aufnehmen kann.
Das Anschluss-Set ist nicht im Lieferumfang enthalten. Wir empfehlen das Anschluss-Set mit Montageblock für Filter- und Enthärtungsanlagen 1" mit zwei edelstahlummantelten Anschlussschläuchen DN 25 und einem Montageblock mit Bypass und Probeentnahmehahn. Der externe Montageblock ist wichtig, wenn die Anlage einmal umgangen werden muss: Über den Bypass bleibt die Wasserversorgung zum Beispiel bei Wartungsarbeiten auch ohne Anlage erhalten — und für die Außerbetriebnahme ist er ohnehin die einfachste Lösung. Der Probeentnahmehahn erlaubt außerdem, jederzeit eine Probe vor und hinter der Anlage zu ziehen.
Im Betrieb fallen keine Chemikalien, kein Salz und kein Regeneriermittel an. Der laufende Verbrauch ist im Wesentlichen das Rückspülwasser; der Medienwechsel ist erst nach sieben bis zehn Jahren vorgesehen. Empfehlenswert sind ein Vorfilter, eine gelegentliche Sichtkontrolle und einmal im Jahr eine Probe am Probeentnahmehahn.
| OXYLINE PLUS-Serie | PLUS 28 | PLUS 42 | PLUS 56 | PLUS 84 | PLUS 113 |
|---|---|---|---|---|---|
| Filtermaterial | Katalox Light | Katalox Light | Katalox Light | Katalox Light | Katalox Light |
| Rohwasserfließdruck min. / max. | 2,5 / 8,6 bar | 2,5 / 8,6 bar | 2,5 / 8,6 bar | 2,5 / 8,6 bar | 2,5 / 8,6 bar |
| Wassertemperatur min. / max. | 4 – 43 °C | 4 – 43 °C | 4 – 43 °C | 4 – 43 °C | 4 – 43 °C |
| Stromanschluss | 230/50/24V | 230/50/24V | 230/50/24V | 230/50/24V | 230/50/24V |
| Wasseranschlüsse | 1 Zoll / AG | 1 Zoll / AG | 1 Zoll / AG | 1 Zoll / AG | 1 Zoll / AG |
| Typ Steuerventil | volumengesteuert | volumengesteuert | volumengesteuert | volumengesteuert | volumengesteuert |
| Bypassventil | optional | optional | optional | optional | optional |
| pH-Wert Arbeitsparameter | 5,8 – 10 | 5,8 – 10 | 5,8 – 10 | 5,8 – 10 | 5,8 – 10 |
| Max. Rohwasser Eisen ** | 70 mg/l | 70 mg/l | 70 mg/l | 70 mg/l | 70 mg/l |
| Max. Rohwasser Mangan ** | 35 mg/l | 35 mg/l | 35 mg/l | 35 mg/l | 35 mg/l |
| Max. Rohwasser H₂S ** | 12 mg/l | 12 mg/l | 12 mg/l | 12 mg/l | 12 mg/l |
| Durchsatz je Regeneration | 1.200 l | 1.800 l | 2.400 l | 3.600 l | 4.800 l |
| Volumen Filtermaterial | 28,3 l | 42,45 l | 56,6 l | 84,5 l | 113 l |
| Nenndurchfluss max. | 1,8 m³/h | 2,1 m³/h | 2,3 m³/h | 3,0 m³/h | 3,5 m³/h |
| Nominaler Nenndurchfluss | 1,1 m³/h | 1,4 m³/h | 1,6 m³/h | 1,9 m³/h | 2,5 m³/h |
| Rückspüldurchfluss am Filtereingang * | 1,2 m³/h | 1,8 m³/h | 2,1 m³/h | 2,5 m³/h | 3,2 m³/h |
| Spülwasser je Regeneration (ca. 20 min) | ca. 400 l | ca. 600 l | ca. 700 l | ca. 833 l | ca. 1.067 l |
| Breite | 255 mm | 310 mm | 335 mm | 340 mm | 400 mm |
| Höhe | 1580 mm | 1520 mm | 1900 mm | 1900 mm | 2110 mm |
| Tiefe | 285 mm | 325 mm | 335 mm | 330 mm | 365 mm |
| Tiefe inklusive Bypass | 365 mm | 365 mm | 365 mm | 425 mm | 465 mm |
| Höhe Anschlüsse | 1440 mm | 1395 mm | 1440 mm | 1745 mm | 1945 mm |
| Höhe Anschlüsse inkl. Bypass | 1440 mm | 1395 mm | 1440 mm | 1745 mm | 1945 mm |
| Abmessungen Drucktank | 10 × 54 Zoll | 12 × 52 Zoll | 13 × 54 Zoll | 14 × 65 Zoll | 16 × 65 Zoll |
Tabelle 6 — Technische Daten aller fünf Baugrößen. Grün hinterlegt ist die Zeile, die über die benötigte Brunnenpumpe entscheidet.
| Eigenschaft | Wert |
|---|---|
| Zusammensetzung | ZEOSORB 85 %, Mangandioxid 10 %, gelöschter Kalk 5 % |
| Aussehen | Granulat, schwarze Körner, geruchlos |
| Korngröße | 0,6 – 1,4 mm (Mesh 14 × 30) |
| Gleichförmigkeitskoeffizient | ≤ 1,75 |
| Schüttdichte | 1.060 kg/m³ |
| Feinheit der Filtration | unter 3 µm |
| Beladungskapazität je Liter Material | Eisen 3.000 mg · Mangan 1.500 mg · H₂S 500 mg |
| Zulässiger pH-Bereich | 5,8 – 10,5 |
| Filtergeschwindigkeit | 10 – 20 m/h |
| Rückspülgeschwindigkeit | 25 – 30 m/h |
| Rückspülzeit / Nachspülzeit | 10 – 15 min / 2 – 3 min |
| Benötigter Freiraum | 40 % der Betthöhe |
| Standzeit | 7 – 10 Jahre |
| Zertifizierung | NSF/ANSI 61 (Trinkwasser), NSF/ANSI 372 (bleifrei) |
| Herstellung | Deutschland |
Tabelle 7 — Kenndaten des Filtermaterials Katalox Light nach Herstellerdatenblatt.
* Der angegebene Rückspüldurchfluss muss am Filtereingang während der Rückspülung anliegen. Druckverluste durch Brunnen, Pumpe, Rohrleitungen, Armaturen, Steuerkopf und Höhenunterschiede sind kundenseitig zu berücksichtigen. Bei unzureichender Rückspülung kann es zur Freisetzung von zuvor abgeschiedenen Eisen- und Manganverbindungen im Betriebswasser kommen.
** Auslegungswerte, bezogen auf den angegebenen Durchsatz je Regeneration. Die Angaben gelten je Parameter einzeln: Treten Eisen, Mangan und Schwefelwasserstoff gemeinsam auf, teilen sie sich die Kapazität des Filterbetts, und die zulässigen Einzelwerte verringern sich entsprechend. Bei höherem Wasserverbrauch ist häufiger zu regenerieren oder eine größere Baugröße zu wählen. Voraussetzung für den chemikalienfreien Betrieb ist ein ausreichendes Redoxpotential des Rohwassers; andernfalls ist die Dosierung eines Oxidationsmittels erforderlich. Bei erhöhtem Gehalt an gelösten organischen Stoffen kann die Entfernungsleistung eingeschränkt sein. Wir empfehlen die Auslegung anhand einer aktuellen Wasseranalyse.
Sie müssen die Liste nicht abschreiben: Tragen Sie Ihre Werte direkt in unser Anfrageformular ein und senden Sie sie ab. Wir melden uns mit einem Auslegungsvorschlag.
Steht die Montage schon fest? Dann füllen Sie bitte den Montagefragebogen aus — damit erfassen wir die baulichen Gegebenheiten vor Ort.
Senden Sie uns Ihre Wasseranalyse und die Daten Ihrer Brunnenpumpe — wir empfehlen Ihnen die passende Baugröße und prüfen mit, ob Ihre vorhandene Pumpe die Rückspülung leisten kann.
KadoFilt OXYLINE PLUS · KadoFilt OXYLINE PRO · KadoFilt OXYLINE BASIC · Alle Filteranlagen für Brunnenwasser · UV-Anlagen · Hauswasserfilter & Feinfilter
Die Angaben in diesem Ratgeber beruhen auf den technischen Daten der KadoFilt OXYLINE PLUS und den Datenblättern der verwendeten Filtermaterialien. Sie dienen der technischen Orientierung und ersetzen keine Auslegung anhand einer aktuellen Wasseranalyse. Montage und Inbetriebnahme dürfen nur durch ausgebildetes Fachpersonal erfolgen.
