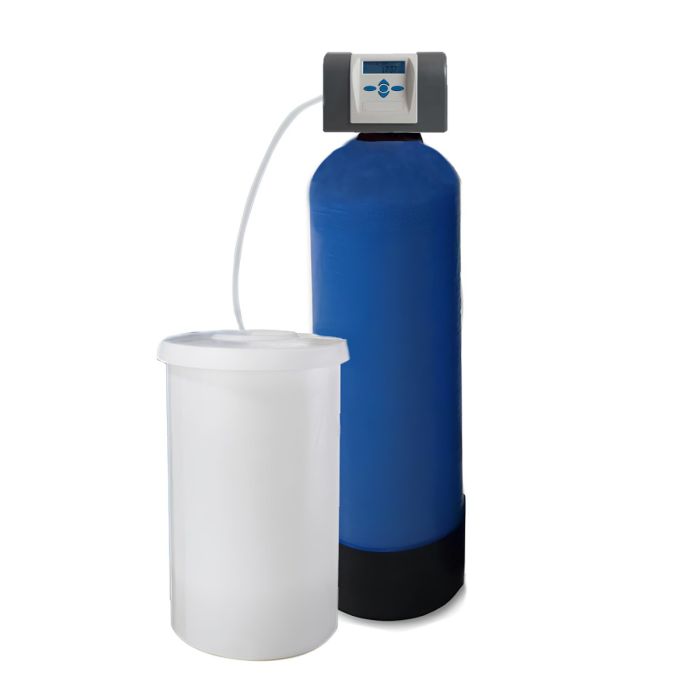

Entkalkungsanlagen KadoSoft MONO Impression Pro 1" mit separatem Solebehälter zur Enthärtung von eisen- und manganfreiem Trink- und Brauchwasser (kalt max. 30°)
Mit Steuerventil Clack WS 1 CK (1" AG)
Die Entkalkungsanlagen KadoSoft MONO Impression Pro eignen sich besonders zur Enthärtung von eisen- und manganfreiem Trinkwasser für Mehrfamilien-Haushalte. Die Enthärtungsanlagen mit elektronischer Steuerung wurde gemäß DVGW- Trinkwasserverordnung gebaut.
Die Entkalkungsanlagen vereinen drei Funktionen in einer Anlage:
- Enthärtung von Trink- und Brauchwasser
- Entkeimung von Trink- und Brauchwasser
- Separater nebenstehender Salzsolebehälter zur größeren Salzbevorratung
Die KadoSoft MONO Impression Pro Entkalkungsanlagen umfassen:
- Drucktank aus GfK gefüllt mit monodispersem Enthärterharz mit Trinkwasser- und Lebensmittelzulassung US FDA 21 CFR 173
- Neben der Anlage stehender und frei zu platzierender Salzsolebehälter mit Siebboden zur Salztrockenlagerung, Soleschutzrohr mit Sicherheitssoleschwimmerventil
- Absaugeinrichtung und Verbindungsleitung zum volumen- und zeitgesteuerten CLACK WS 1 CK Steuerventil
- Steuerventil CLACK WS 1 CK
- Eingebautes Verschneideventil
Das Steuerventil der Entkalkungsanlagen besteht aus glasfaserverstärktem Kunststoff.
Technische Daten Entkalkungsanlagen:
- Fließdruck min. 3 bar
- Wasserdruck max. 8 bar
- Wassertemperatur max. 30 °C
- Rohwasser- und Weichwasseranschluss DN 25 R 1" AG
- Kanalanschluss 15 mm
- Elektroanschluss 230 V/50 Hz, 12 V sekundär
ALLGEMEINE ANGABEN
|
Steuerkopf/Zentralsteuerventil |
Clack WS1 CK - Mengen- und Zeitsteuerung |
Drucktank |
Korrosionsbeständiger Behälter aus GFK mit einem PE-Inliner. Beständig bis 10,0 bar Druck und Temperaturen bis 50°C. Gemäß TÜV Report AZ 32834 für den Einsatz im Trinkwasserbereich geeignet |
Integriertes Verschneidventil |
Links am Steuerkopf. Wir empfehlen die Verschneidung über den Montageblock vorzunehmen, da dieser druckunabhängig ist. |
Datenspreicher |
Über 63 Tage abrufbar |
Regeneration |
Verbrauchsabhängige mengengesteuerte Regeneration mit Kapazitätsreserveberechnung. Die Voreinstellung Regeneration – nachts 2.00 Uhr (Uhrzeit variabel einstellbar). Während der Regeneration steht Ihnen das normale Stadtwasser zur Verfügung. |
Regenerationsablauf |
Vollautomatisch |
Solebehälter |
Solebehälter aus PE, Absaugeeinrichtung und Verbindungsleitung zum Zentralsteuerventil |
Garantie |
3 Jahre |
TECHNISCHE DATEN
|
KadoSoft MONO Impression Pro
|
120
|
200
|
240
|
300
|
Harz/Enthärterharz
|
30 Liter
|
50 Liter
|
60 Liter
|
75 Liter
|
Salzvorrat
|
100 kg
|
100 kg
|
100 kg
|
150 kg
|
Kapazität bei 10° dH
|
12000 Liter
|
20000 Liter
|
24000 Liter
|
30000 Liter
|
Kapazität bei 15° dH
|
8000 Liter
|
13333 Liter
|
14000 Liter
|
21333 Liter
|
Kapazität bei 20° dH
|
6000 Liter
|
10000 Liter
|
12000 Liter
|
16000 Liter
|
Salzverbrauch bei Vollbesalzung mit 160 NaCl pro Liter Harz
|
7,2 kg
|
9,6 kh
|
12 kg
|
15 kg
|
Nenndurchfluss nach DIN 19636 (20° dH auf 8° dH)
|
3,6 m³/h
|
4,4 m³/h
|
4,4 m³/h
|
4.4 m³/h
|
Nenndurchfluss von 20° dH auf 0,5° dH (40 BV/h)
|
1,2 m³/h
|
2 m³/h
|
2,4 m³/h
|
3 m³/h
|
min. Rohwasserfließdruck
|
1,4 bar
|
1,4 bar
|
1,4 bar
|
1,4 bar
|
min. Rohwasserfließdruck
|
6,5 bar
|
6,5 bar
|
6,5 bar
|
6,5 bar
|
Druckverlust bei max. Durchfluss
|
0,6 bar
|
0,6 bar
|
0,6 bar
|
0,6 bar
|
max. Wassertemperatur
|
30 °C
|
30 °C
|
30 °C
|
30 °C
|
Wasseranschlüsse
|
DN25/1" AG
|
DN25/1" AG
|
DN25/1" AG
|
DN25/1" AG
|
Wasseranschlusshöhe
|
922 mm
|
1259 mm
|
1365 mm
|
1371 mm
|
Abwasserablaufhöhe
|
949 mm
|
1292 mm
|
1398 mm
|
1404 mm
|
|
Installationshöhe Syphon DN 40 über Ffb.
|
300 mm
|
300 mm
|
300 mm
|
300 mm
|
WEITERE TECHNISCHE DETAILS
|
Steuerventil
|
Clack WS1 CK Impression Pro
|
Stromanschluss
|
230/50/24V V/Hz
|
Stromverbrauch
|
3 W
|
Wasserverbrauch pro Regeneration ca.
|
300 Liter
|
500 Liter
|
600 Liter
|
750 Liter
|
Regenerationszeit
|
60 min
|
90 min
|
90 min
|
160 min
|
Höhe Feuchtraumsteckdose
|
1200 mm
|
1650 mm
|
1650 mm
|
1650 mm
|
Fassungsvermögen Solebehälter
|
100 Liter
|
200 Liter
|
200 Liter
|
200 Liter
|
Durchmesser Solebehälter
|
467 mm
|
530 mm
|
530 mm
|
530 mm
|
Höhe Solebehälter
|
630 mm
|
1000 mm
|
1000 mm
|
1000 mm
|
Gesamtbreite
|
600 mm
|
900 mm
|
900 mm
|
900 mm
|
Tiefe
|
400 mm
|
400 mm
|
400 mm
|
400 mm
|
Gesamthöhe
|
1100 mm
|
1300 mm
|
1300 mm
|
1300 mm
|
Gewicht
|
31 kg
|
49 kg
|
58 kg
|
78 kg
|
Bestellnummer Entkalkungsanlagen
|
SBN120
|
SBN200
|
SBN240
|
SBN300
|
